球磨機，選礦工業中常用的一種粉磨設備。主要可適用于粉磨各種礦石及其它物料，常被廣泛用于選礦、建材及化工等行業。為了幫助用戶朋友們更好地認識了解這一粉磨機械，以下將是對球磨機內部結構相關知識的簡單介紹，具體如下：

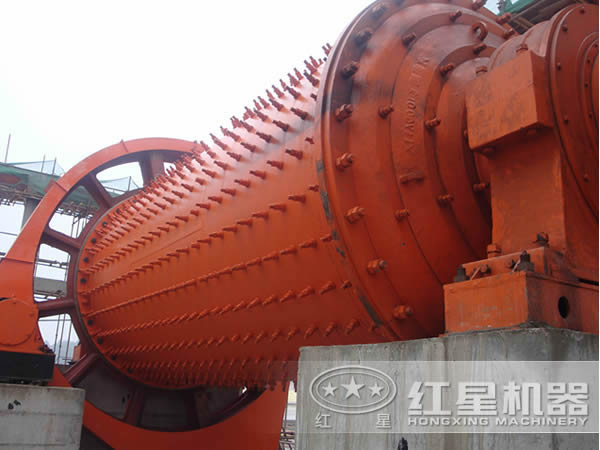

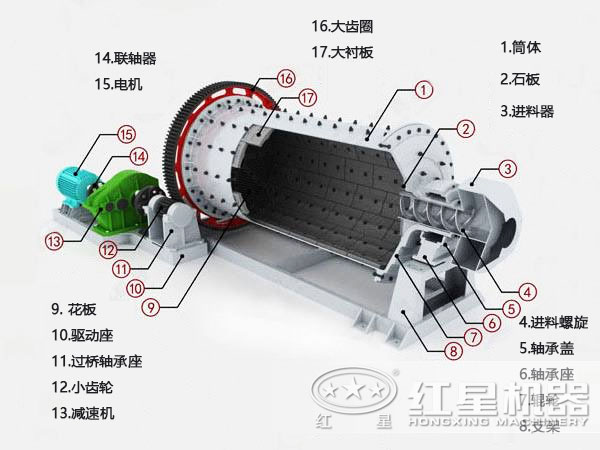

一、球磨機內部結構示意圖

球磨機宏觀上看是由給料部、出料部、回轉部、傳動部（減速機，小傳動齒輪，電機，電控）等主要部分組成。其實質核心部分則是由水平的圓柱形筒體、襯板、隔倉板（多倉磨機才具備）、主軸承、磨頭、進出料裝置和傳動系統等部分組成。具體該球磨機內部結構示意圖如下：

二、球磨機內部結構細節詳解

1、進料口：進料口內壁呈螺旋型，以實現強制給料功能，并且能使偶爾進入螺旋筒內的鋼球返回。進料端蓋軸頸寬度大于軸承襯寬度20mm，以適應回轉部熱脹冷縮引起的變形。

2、筒體：球磨機的筒體是其主要工作部件之一，當其工作時除了要承受研磨體的靜載荷外，還要依靠筒內裝入的鋼球、鋼段或瓷球、鋼玉球等研磨體的沖擊和研磨作用來將物料粉碎和磨細的。且筒體是回轉的，所以筒體上產生的是交變應力。

3、主軸承：個類磨機主軸承的重要構造基本相同，都是由軸瓦、軸承座、潤滑及冷卻系統組成。對于其潤滑問題必須充分重視，一般都采用稀油集中循環潤滑，小型機也有的采用油環潤滑、油環滴油潤滑或毛線潤滑等方式。

4、襯板：保護筒體，使筒體免受研磨體和物料的直接沖擊和摩擦；另外，還可利用不同形式的襯板可調整磨內各倉研磨體的運動狀態，加強粉碎作用，有助于粉磨效率，從而增加產量，降低金屬消耗。

6、隔倉板：主要用于分隔研磨體，具有控制磨內物料流速問題，并且還可防止大顆粒物料竄向出磨端；通常情況下，球磨機的隔倉板可分為單層和多層這兩種，其中雙層隔倉板又分為過度倉式、提升式和分級式幾種。

7、傳動裝置：球磨機的傳動裝置可分為邊緣傳動和中心傳動兩種形式，包括主電動機、輔助電動機、減速機、傳動軸及邊緣傳動的大小齒輪等部件。主要用來幫助球磨機在工作時能方便快捷的傳遞。

以上即是對球磨機內部結構的簡單闡述，希望能夠?yàn)閺V大預投資該球磨機設備的廠家用戶帶去一絲建設性指導。
